Радиальное соотношение бескамерных колес

С — За диаметром шины часто следует буква ‘С’: 195/70 R15C. Это обозначение грузовых шин, которые чаще всего устанавливаются на фургоны. Каркас шины состоит из восьми слоев.

Расшифровка таблицы обозначений шин — индекс размера и индекс нагрузки

Для того чтобы правильно выбрать и приобрести автомобильные шины для своего автомобиля с необходимыми эксплуатационными характеристиками, нужно понимать маркировку шин (маркировка шин на боковине шины в виде букв, цифр и символов), в этом вам поможет справочная таблица для расшифровки маркировки шин, а также таблица индексов нагрузки и скорости шин.

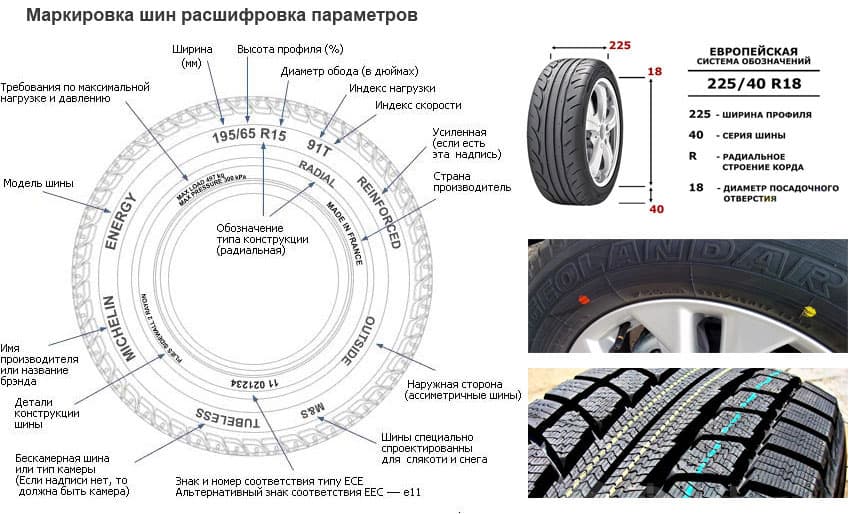

Таблица маркировки шин и расшифровка параметров шин

Самым важным параметром шины является ее размер, указанный на боковине шины.

60 — Соотношение сторон — это отношение высоты профиля шины к ее ширине (в нашем случае 65%). Это значение указывает на высоту шины для данной ширины.

R — указывает на конструкцию шины (радиальная).

91 — Индекс нагрузки (см. таблицу ниже). Это максимальная нагрузка на колесо. Для легковых автомобилей он обычно компенсируется и не является решающим при выборе шины (в примере это 91 — 615 кг).

Н — Индекс скорости (см. таблицу ниже). Чем он выше, тем выше скорость, которую можно развить на данной шине (в приведенном примере это H — до 210 км/ч).

В США существует два различных индекса размера шин:

1) Почти такой же, как в Европе, только перед размером шины ставится буква ‘P’ (Passanger — для легковых автомобилей) или ‘LT’ (Light Truck). Например: P 195/60 R14 или LT 235/75 R15.

2) Иное обозначение (дюймовое обозначение), которое значительно отличается от европейского обозначения.

Пример: 31×10.5 R15 LT (соответствует европейскому размеру 265/75 R15)

31 — Внешний диаметр шины в дюймах.

15 — Внутренний диаметр шины в дюймах.

LT — это тип транспортного средства, здесь это коммерческий автомобиль (LightTruck).

M+S или M&S (Mud + Snow) означает грязь + снег и относится к всесезонным или зимним шинам.

Всесезонные или AS — это всесезонные шины.

Aw (Any Weather) — предназначены для любых погодных условий

Пиктограмма * (снежинка) — Эта шина предназначена для эксплуатации в суровых зимних условиях.

Пиктограмма ‘солнце — Это летние шины, которые не плавятся при высоких температурах (+25 … +40 °C), имеют большую поверхность контакта и специальные канавки для отвода воды.

Название марки, название модели и страна-производитель

Название марки — это название или торговая марка производителя (например, OMSCHINA, NOKIAN и т.д.).

Название модели — это название бренда (K-183 Barguzin). Каждое (словесное, алфавитное, цифровое) название модели шины обычно является обозначением, относящимся к одной шине или к группе шин, имеющих общее обозначение.

Обозначение страны-производителя указывает непосредственно на то, где была изготовлена шина (Made in Japan).

Индексы нагрузки и номинальная скорость

Индекс нагрузки — это числовое значение максимальной нагрузки, которую может выдержать шина. Он варьируется от 0 до 130.

Номинальная скорость указывается только заглавными буквами и обозначает максимальную скорость шины.

Часто эти два кода напечатаны на шине рядом (96T). В случаях, когда шина устанавливается попарно на одной стороне оси, имеется двойной индекс нагрузки. В этом случае первое число обозначает грузоподъемность одиночной шины, а второе — грузоподъемность сдвоенной шины.

Маркировка производителя шин

Идентификация марки и модели шины, даты и страны изготовления и соответствия международным стандартам.

4015 — Дата изготовления шины. Первые две цифры обозначают неделю, а вторые две цифры — год производства. В данном случае шина была изготовлена на 40-й неделе 2015 года.

Сделано в — указывает страну, в которой была изготовлена шина.

Буква ‘E’ в круге — указывает, что шина изготовлена в соответствии с требованиями Европейской экономической комиссии.

DOT — Шина соответствует стандартам качества США и одобрена Министерством транспорта США.

Эксплуатационные характеристики

Это различные маркировки, указывающие на условия использования шины и способ ее установки.

Indoor и Outdoor — Эта маркировка встречается только на асимметричных шинах с двумя сторонами: внутренней и внешней. Обязательно соблюдайте правила монтажа, иначе это негативно скажется на управляемости шины и может привести к неприятным последствиям.

Вращение (или отдельная стрелка) — Маркировка на боковине шины, указывающая направление вращения шины. Зачастую визуально не всегда легко определить, в какую сторону вращается шина.

M+S — Грязь + снег. Указывает на то, что шина была протестирована на грязь и снег. Это обозначение встречается почти на всех зимних шинах. А если вы видите его на летней шине, это означает, что ее можно использовать как всесезонную.

Всесезонная (всепогодная) — Всесезонная шина. Дословный перевод: всесезонные/всесезонные.

Снежинка — Маленький значок означает, что вы имеете дело с зимней шиной, которая прошла испытания на льду и снегу.

Бескамерная — Бескамерная шина означает, что шина может эксплуатироваться без внутренней трубы. Отсутствие этого значка указывает на то, что шина может быть установлена только на обод с внутренней трубкой.

Трубчатый тип (TT) — Бескамерная шина — этот символ указывает на то, что шина может быть установлена только на обод с внутренней трубкой.

Максимальное давление (Maxx Pressure) — обозначает максимальное давление, которое может выдержать шина. Единицей измерения является кПа.

Радиальные — В дополнение к букве R в размере шины указывает на то, что шина имеет радиальную конструкцию.

Сталь — Надпись на боковине шины указывает на то, что шина имеет металлические нити.

Температура — указывает на устойчивость шины к нагреву. Возможные значения: A, B и C, где A — наилучшее, а C — наихудшее.

Конструкция шины

Существует два типа шин — радиальные и двухслойные. Первые обозначаются в спецификации буквой R, а вторые — буквой D. Давайте кратко рассмотрим их характеристики:

Радиальные шины характеризуются перпендикулярным расположением нитей корда по отношению к окружности, расположенных по всей ширине борта и протектора. Шины имеют однослойную конструкцию и не перекрывают друг друга. Для повышения износостойкости в месте контакта с дорогой используется ломаная стальная лента.

Биас-слойные шины отличаются тем, что имеют два или более слоев корда (обычно кратных ‘2’). Нити изготавливаются из плотной ткани и укладываются между собой под углом 35-40 градусов с пересечением в центре проектора или в точке контакта с дорогой.

Для сравнения радиальных и биас-слойных шин приведем таблицу.

Преимущества радиальных шин по сравнению со смещенными шинами заключаются в следующем:

Несмотря на многочисленные недостатки, радиальные шины используются на грузовых автомобилях. Радиальные шины предпочтительнее для легковых автомобилей.

Что такое диаметр колеса и как он измеряется?

Одним из основных критериев при выборе колеса является его диаметр, который бывает двух видов:

1. посадочный диаметр. Это основная единица измерения, которая указывается на шине в дюймах после обозначения конструкции шины — R или D. В случае с рассматриваемой шиной это 15′, т.е. 15х2,54 см = 38,1 см.
2. Внешняя (наружная). Представляет собой высоту шины в дюймах. Рассчитывается как сумма посадочного диаметра и высоты шины, умноженная на два. В нашем примере внешний диаметр будет равен 38,1 см + 2*11,7 = 61,5 см.

При покупке шин выбирайте диаметр, рекомендованный производителем шин.

Больший размер может привести к следующим последствиям:

Не забывайте, что установка колеса с большим диаметром влечет за собой увеличение стоимости шины и обода.

Маркировка шин. Как найти правильный размер шины

Начнем с самого простого, а именно с размера шины. Рассмотрим следующие распространенные размеры:

• 195 — ширина профиля шины в мм. Стоит помнить, что это измерение относится не к ширине протектора, а к полной ширине протекторной ленты, которая имеет тенденцию изгибаться относительно боковины. Это, кстати, является причиной большого количества жалоб дилерам на несоответствие заявленного размера и фактической ширины. Большинство водителей не знают об этой ‘особенности’ измерения.
• 65 — это отношение высоты профиля к ширине, измеряемое в %. Если это соотношение отсутствует на боковой поверхности колеса (например, размер выглядит как 185/R14C), это означает, что шина является полнопрофильной с высотой профиля 80-82%.
• R указывает на радиальную конструкцию коронки шины. В настоящее время 99,9% всех производимых шин являются радиальными. Многие ошибочно называют это радиусом.
• 15 — внутренний диаметр шины. Должен соответствовать ободу автомобиля.
• 91 — индекс нагрузки. Обозначает уровень нагрузки, допустимый на одно колесо. Например, 91 = 670 кг на одну шину. Важно понимать, что индекс нагрузки довольно важен, потому что при одинаковых размерах одна и та же модель может иметь разную конструкцию, разный вес.
• Т — индекс скорости. Этот параметр указывает на диапазон скоростей, в котором резина гарантирует обычный уровень производительности. Индекс скорости Т = 190 км/ч. Однако это не означает, что на шине нельзя ездить со скоростью выше 190 км/ч. Непрерывное движение со скоростью выше 190 км/ч не рекомендуется.

Таблицы индексов нагрузки и скоростных характеристик шин

Американская маркировка шин

Как видите, американцы придерживаются более практичного подхода, не утруждая водителей подсчетом процентов и т.д. Однако даже в США можно найти шины с европейской маркировкой.

Что такое M+S и 3PMSF?

M+S (ANG. (Mud and Snow) — это специальная маркировка на боковине автомобильной шины, которая имеет высокие характеристики на снегу. Однако она не означает автоматически, что шина является зимней или всесезонной.
3PMSF — Снежинка на фоне трех вершин. Это указывает на высокие эксплуатационные характеристики на заснеженных дорогах. Это обозначение имеет каждая зимняя шина и всесезонная шина оригинальной комплектации.

Обозначение Continental для первой комплектации.

Маркировка Michelin. На шине используется запатентованная технология для снижения шума внутри автомобиля.

Всесезонная шина, не всегда объективно маркируемая как всесезонная. Обычная маркетинговая уловка..

Специальная ‘дождевая’ шина. Производители используют различные обозначения, включая ‘зонтик’ (Uniroyal).

(Commercial) — индекс, указанный после обозначения диаметра, указывает на то, что шина предназначена для микроавтобусов и грузовиков.

Обозначение поставляется компанией Continental. Шина изготовлена по технологии ContiSeal, которая предотвращает потерю давления в случае прокола или пореза за счет использования липкого материала на внутренней поверхности шины.

Маркировка шины — Continental. Шина изготовлена с применением технологии ContiSilent, разработанной этой маркой, которая предназначена для снижения уровня шума в автомобиле.

Знак американского стандарта качества, указывающий на то, что шина была протестирована этим органом (Департамент транспорта).

Символ Continental. Шина оптимизирована по сопротивлению вращению для первого использования.

Буква E и номер в ‘круге’ указывают на то, что шина соответствует требованиям ECE (Европейской экономической комиссии). Номер n — это код страны. Под этим символом обычно находится цифровой номер одобрения.
