Конструкция переднего колеса

Поврежденную ступицу всегда необходимо ремонтировать. Это можно сделать в мастерской или в гараже. В последнем случае вам понадобится набор инструментов для разборки и прочный верстак с тисками для запрессовки/выпрессовки деталей. Для тех, кто заменяет подшипник ступицы впервые, могут пригодиться фотографии или видеозапись процесса замены.

Ступица переднего колеса, конструкция и функции ступицы

Во время управления автомобилем водители редко знают о строении и функционировании основных компонентов. Однако важно следить за деталями, которые важны для безопасности. Одним из таких компонентов является ступица переднего колеса. Положение этого компонента указывает на его функцию: остановку колеса. Механики смогут диагностировать и устранить любые неисправности, обратившись к схеме конструкции с описанием узла.

Вообще говоря, ступица — это центральная часть вращающейся детали, которая служит местом крепления на валу или оси. В первом варианте посадка или соединение осуществляется с помощью шпонки или шлицев для передачи крутящего момента. Деталь крепится к оси через подшипник качения или скольжения. В машиностроении ступица используется для зубчатых колес, шкивов и маховиков.

Ступица также используется для передних и задних колес автомобиля. Она является частью подвески автомобиля и устанавливается на осях, балках и поперечных рычагах. Ее основная функция — удерживать тормозной диск и колесо и передавать крутящий момент. Ступица воспринимает большие радиальные и осевые усилия. Первые возникают в результате восприятия веса автомобиля и преодоления препятствий, таких как неровности дороги. Осевая нагрузка возникает при поворотах и боковом движении автомобиля.

Из-за высоких динамических нагрузок деталь изготавливается из цельнометаллического слитка. Обычно заготовку предварительно формуют, а затем обтачивают на заводе. Готовая ступица выглядит как металлический диск с крепежными отверстиями и посадочным местом под подшипник. В зависимости от применения, ступица может иметь отверстие (для вала со скольжением или шлицевого вала) или оснащаться глухой втулкой.

Конструкция

Подшипниковый узел состоит из ступицы колеса, съемника и роликовых подшипников. Все его компоненты изготавливаются с высокой точностью. Небольшие допуски могут даже привести к повреждению узла. Ступица крепится к подвеске с помощью радиально-упорного шарикоподшипника или роликового подшипника. Последний фиксируется упорными кольцами или литыми гайками для предотвращения случайного отвинчивания.

В зависимости от места установки и типа привода автомобиля ступица может быть оснащена одним или двумя подшипниками. В первом случае используется однорядный шариковый или роликовый подшипник.

Конструкция ступицы колеса зависит от типа привода автомобиля и места установки. Существует 4 основных варианта конструкции этого компонента:

1. Неприводные колеса. Этот компонент устанавливается на заднюю ось полноприводных или неполноприводных автомобилей. Узел состоит из длинной полуоси, которая входит в зацепление с компонентами дифференциала и оснащена монтажным фланцем и подшипником ступицы.
2. Неуправляемые ведомые колеса. Используются в задней подвеске переднеприводных автомобилей. Ступица в сборе состоит из монтажного фланца, установленного на подшипниках. Этот узел крепится к продольным или поперечным балкам задней подвески.
3. Направляющие колеса. Этот тип устанавливается на полноприводных или неполноприводных автомобилях. Передняя ступица не только поддерживает колесо, но и передает крутящий момент от трансмиссии. Она представляет собой полую ступицу с внутренними шлицами.
4. Подчиненные управляемые колеса. Ступицы используются в передней подвеске заднеприводных автомобилей. Они крепятся к ступице оси с помощью резьбового соединения, а зазор между компонентами регулируется затягиванием контргайки.

Функция подшипника ступицы переднего колеса

Каждое колесо автомобиля имеет свою ступицу. Ее основная функция — обеспечить вращение колеса вокруг оси и закрепить его на оси. Кроме того, в случае переднего привода ступица также берет на себя функцию трансмиссии. Другими словами, она передает крутящий момент на колеса. К ступице также крепится тормозной барабан. В новых современных иностранных автомобилях в ступицу встроено большое количество датчиков для контроля качества езды и тормозной системы.

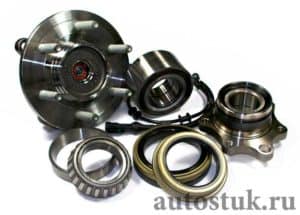

В зависимости от модельного года, марки и модели машины, подшипники ступицы могут быть:

Сама ступица изготавливается из чугуна или различных сортов стали, что делает ее прочной и долговечной. Ремонт этого узла обычно заключается только в замене подшипников и смазки. Подшипник снимается и устанавливается с помощью гаечного ключа. Некоторые автомобилисты могут ударить по нему молотком, но это крайне нежелательно, так как можно повредить посадочное место подшипника.

Конструкция подшипника

Подшипник передней ступицы состоит из трех частей: сепаратора (внутреннего и наружного) и роликов в кассете. Эта конструкция закрыта по бокам уплотнениями. Сам подшипник запрессовывается и затягивается с помощью гайки. Степень затяжки гайки контролирует герметичность подшипника. Если в ступице есть небольшой стук, достаточно просто затянуть гайку. Для увеличения срока службы подшипника его всегда следует смазывать.

Конструкция ступицы

Конструкция ступицы переднего колеса имеет ключевое значение для обнаружения и устранения любых неисправностей. Несмотря на относительно сложную функцию, компонент имеет довольно простую внутреннюю структуру. К основным деталям данного узла относятся:

Корпус ступицы представляет собой цельнолитую деталь, изготовленную из специального сплава и обработанную на токарном станке.

Этот компонент следует рассматривать как законченный узел с подшипниками и штифтами. Большинство производителей предлагают эти компоненты только в комплекте; их нельзя отделить друг от друга.

Такая монолитная конструкция способна обеспечить максимальную надежность и безопасность всего шасси автомобиля.

Признаки неисправности ступицы

Для того чтобы водитель мог обнаружить любые неисправности в системе подвески автомобиля, рекомендуется обратить внимание на следующие предупреждающие признаки

• Неравномерный износ протектора установленной шины;
• Значительное раскачивание кузова при нормальном торможении или прохождении поворотов;
• Неоднократное отклонение автомобиля от прямолинейного движения;
• Утечка сжатия и амортизаторов;
• высокий уровень создаваемой вибрации;
• Появление различных фоновых шумов, которые постоянно сопровождают движение автомобиля.

Хотя внешний шум отчетливо слышен, водитель не сможет на слух определить, где кроется проблема.

При обнаружении подозрительного звука следует немедленно поднять автомобиль и попытаться повернуть передние колеса вручную.

При этом нелишним будет осмотреть внешний вид колес. Одним из наиболее распространенных признаков неисправности ступицы является чрезмерный износ резины. Это вызвано сильными вибрациями, передающимися на рулевое колесо, и нагревом тормозного диска из-за неправильно вращающегося подшипника.

Нагрев диска можно почувствовать, просто положив на него руку после проезда 8-10 км. Если ступица неисправна, температура этого компонента превысит 70 градусов.

Предупреждающие знаки

Следующие предупреждающие знаки являются признаком того, что пора заменить ступицу переднего колеса:

1. Протекторы колес изнашиваются неравномерно. Но это также может быть вызвано неправильной регулировкой развала-схождения.
2. Кузов автомобиля шатается при торможении.
3. При движении по ровной дороге автомобиль шатается вперед-назад.
4. Амортизаторы сжаты и дают течь.
5. Повышенная вибрация. Положите руки на рулевое колесо и почувствуйте вибрацию.
6. Шум в районе передних колес.

Если шум в районе передних колес, остановите автомобиль в удобном для осмотра месте, поднимите автомобиль на домкрате и поверните рулевое колесо руками. Вы сможете увидеть, свободно ли вращается колесо или трется о что-то.

Также потрогайте тормозной диск, он может быть горячим от трения. Если диск горячий, это означает, что подшипник ступицы работает неправильно.

Если звук возникает при повороте, обычно проблема возникает в левой ступице, если вы поворачиваете направо. Если звук возникает при повороте налево, проблема в правой ступице.

При осмотре поднятого автомобиля следует также осмотреть и проверить шаровые шарниры.

Причины дефектов

Если заклинило ступичные подшипники, водитель сразу почувствует это, так как колесо заклинит и раздастся громкий скрежещущий звук.

Причины и симптомы поломки ступицы

Ступица может выйти из строя даже после замены колеса. В случае аварии эта деталь также может быть повреждена. Столкновение не является обязательным условием для повреждения ступицы. Если вы на большой скорости попали в глубокую яму на дороге, эта деталь также может быть легко повреждена.

Часто ступица не может продолжать работать из-за выхода из строя подшипника. Это может быть вызвано обычным износом или повреждением в результате эксплуатации машины в сложных дорожных условиях. Иногда подшипник выходит из строя при повреждении пылезащитного кожуха изделия. В результате грязь может попасть в движущиеся части и вызвать преждевременный отказ деталей.

Эксплуатация автомобиля с неисправной ступицей может привести к аварии. Даже если авария не произойдет, деталь необходимо будет заменить, или может выйти из строя другое оборудование и механизмы, находящиеся в непосредственном контакте с деталью.

Советы по выявлению и диагностике дефекта

Неисправность ступицы колеса можно определить по стуку со стороны подвески при движении автомобиля, вызванному значительным люфтом. Этот диагностический симптом можно спутать с другими неисправностями систем и компонентов автомобиля, поэтому потребуется более детальная диагностика.

Наиболее распространенной причиной неисправности является подшипник ступицы. При неисправности этот компонент издает постоянный шум. Шум усиливается при поворотах, если неисправная деталь расположена на переднем колесе.

Наиболее типичными симптомами неисправной ступицы являются:

Если подшипник ступицы значительно изношен, вы также можете ощущать вибрацию, распространяющуюся по всему кузову автомобиля. Это влияет на все части автомобиля, поэтому при появлении этого симптома необходимо как можно скорее отремонтировать ступицу.

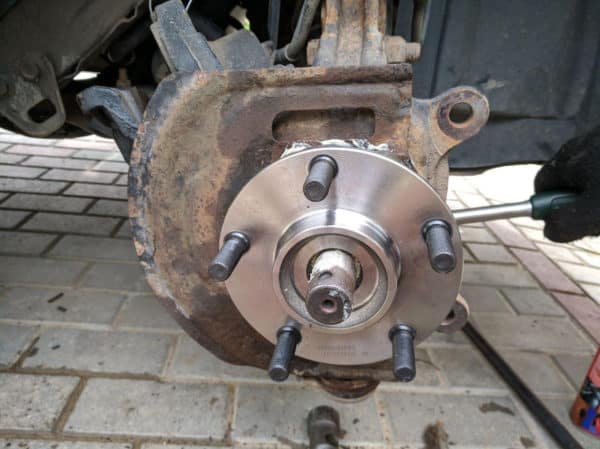

Как заменить или отремонтировать ступицу

Если ступица сломана, деталь следует немедленно заменить. Эксплуатация автомобиля со сломанной деталью может быть опасной, поэтому важно не только вовремя установить новую деталь, но и правильно выполнить работу. Работы по замене детали выполняются в следующей последовательности:

• Снимите колесо, включая ступицу. Ослабьте гайку ступицы и начните ее откручивать, затем ослабьте колесные гайки или болты. Поднимите сторону ремонтируемого автомобиля и сначала поднимите колесо. Затем снимите суппорт, шаровую опору, приводной вал и ступицу (шаровую опору и приводной вал следует снимать только при замене ступицы переднего колеса).
• Запрессуйте подшипник ступицы в новую ступицу.
• Установите ступицу со всеми ранее снятыми деталями.

Работы по установке новой или отремонтированной детали выполняются в порядке, обратном снятию.

Эксплуатация автомобиля с исправными ступицами позволит избежать многих неудобств. Прежде всего, повысится комфорт и безопасность вождения. Зная, где находится узел и как его заменить, вам не придется обращаться в мастерскую для ремонта.
